Aansluiten accu's / batterijen

Parallelschakeling

Parallelschakeling wordt toegepast om meer capaciteit te verkrijgen.

De Plus aansluiting van de accu's wordt met elkaar verbonden, evenals de min aansluiting van alle accu's.

De bekabeling van de accu's naar het systeem dient kruislings te worden afgenomen: plus van accu 1 en de min van accu twee(of de laatste in de parallelschakeling).

• Tip: Bij parallel schakelingen is het van belang dat de kabels even lang worden gehouden om weerstand verschillen te voorkomen.

Serieschakeling
Voor het verkrijgen van een hogere spanning (bijv. 24 of zelfs 48 volt) worden accu's seriegeschakeld.

De plusaansluiting van accu 1 wordt verbonden aan de min van accu 2. De 24 Volt spanning kan van de min van accu 1 en de plus van accu 2 afgenomen worden.

• Tip: Door bijvoorbeeld 6Volt accu's in serie te schakelen kan een grote totaal capaciteit worden bereikt, terwijl de batterijen toch handzaam blijven en er geen specifieke eissen aan de lengte's van verbindings kabels qua lengte hoeven te worden gesteld. Weerstand verschillen worden hierdoor vermeden.

Serie-/parallelschakeling

Als er een 24 Volt accu pakket nodig is met meer vermogen wordt er een combinatie gemaakt van serie- en parallelschakelingen.

De bekabeling van de accu's naar het systeem dient kruislings te worden afgenomen: plus van accu 1 en de min van accu twee(of de laatste in de parallelschakeling).

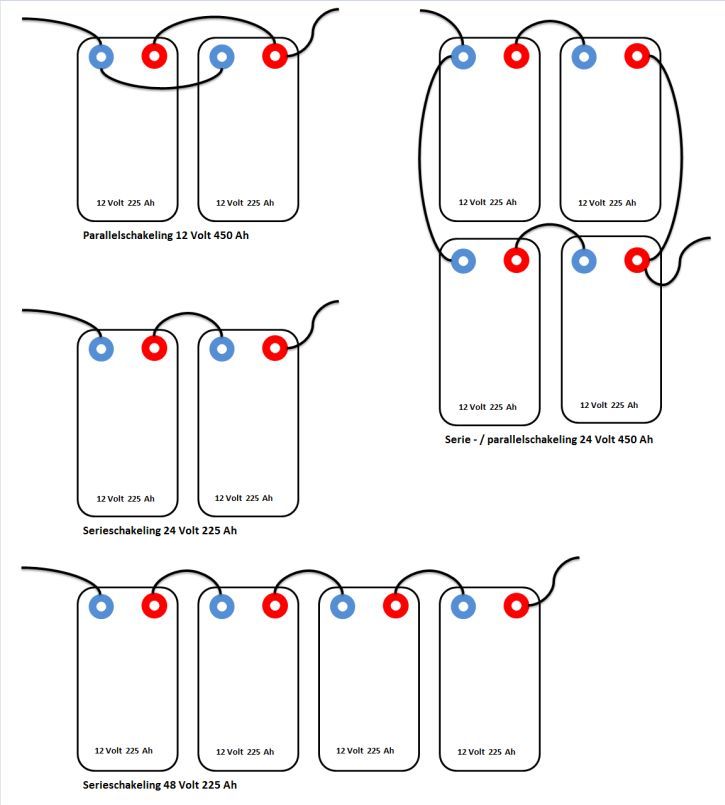

Voorbeelden:
